Tiheämpi mittaus, terävämpi kuva

Kuvittele kamera, jonka pikselikoko on jotain 50 metrin luokkaa, ja sillä otettua maisemakuvaa.   Aivan pienten kukkoloiden muodot eivät tällä hyvälaatuista talviluotausta vastaavalla resoluutiolla erotu.  Ei sillä että se välttämättä olisi tarpeenkaan, laivaväyliä lukuunottamatta, mutta tarkempaa kuvaa on kuitenkin hauskempi katsoa.  Sitä paitsi kalastajien mukaan pienetkin jyrkänteet houkuttelevat kaloja ja siitä syystä niiden sjiainti kiinnostaa kalastavaa kansanosaa.

Alla on muutamia esimerkkejä siitä, kuinka paljon enemmän yksityiskohtia paljastuu harrastelijan kaikuluotaimella keräämistä syvyystiedoista verrattuna niitä arviolta 75-100 metrin välein kerättyihin talvilluotaustietoihin.

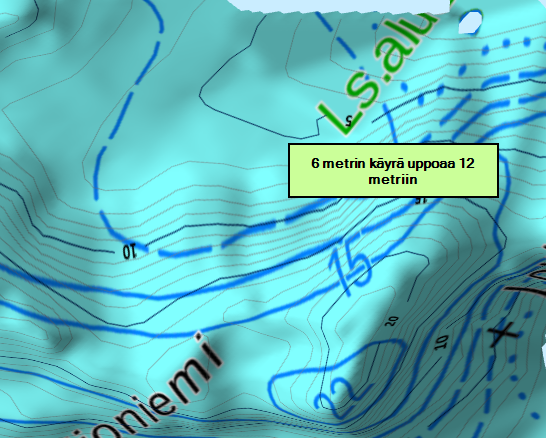

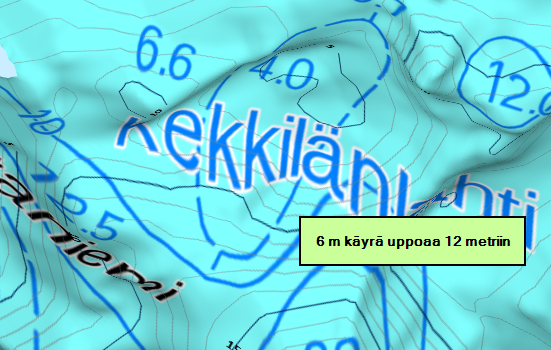

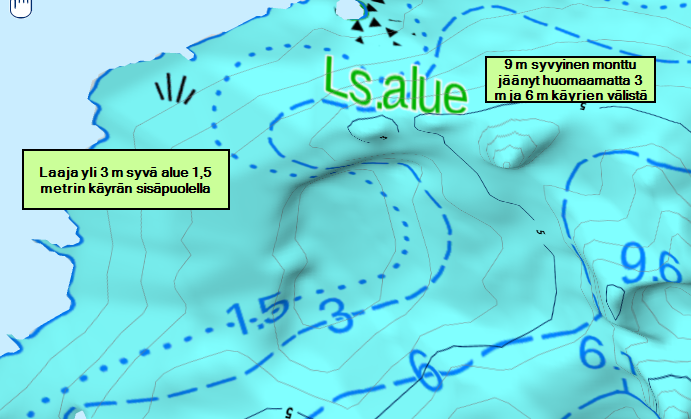

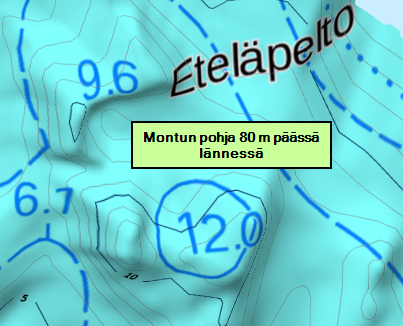

Pohjalla näkyy Maanmittauslaitoksen maastokartta ja sen syvyyskäyrät (1,5 m, 3 m, 6 m, 10 m, 15 m ja 20 m).  Kapeat käyrät ja kuvan 3-ulotteinen malli on laskettu kaikuluotausdatan perusteella.  Syvyysvaikutelmaa on korostettu rajusti.

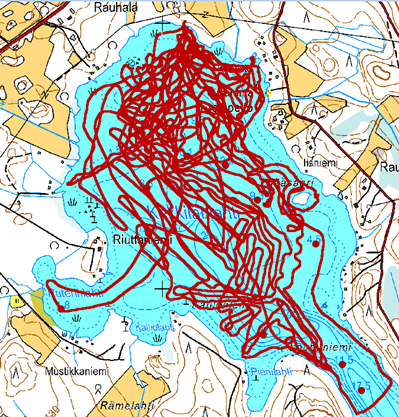

Talviluotauksessa 50 metrin linja- ja luotausvälillä yhdelle neliökilometrille tulee 400 kairanreikää ja syvyysmittausta.  Kaikuluotauksessa mittaustuloksia kertyy linjan suunnassa noin kahden metrin välein, joten jos mitataan 50 metrin linjavälein kahteen suuntaan ristikkäin, niin syvyysmittauksia tulee neliökilometrille 20000.   Alla olevien kuvien esittämässä tapauksessa neliökilometrin alueelta on kerätty noin 37000 syvyystietoa.  Koealue näkyy tämän linkin kautta maastokartalla  ja tästä puolestaan näkyy alueen luotausreitit, joita niitäkin voisi vielä joiltakin alueilta tihentää.
